Transistor merupakan alat dengan tiga terminal seperti yang diperlihatkan oleh simbol sirkit pada gambar 1. Setelah bahan semikonduktor diolah, terbentuklah bahan semikonduktor jenis p dan n.
walaupun proses pembuatannya sangat banyak, pada dasarnya transistor merupakan tiga lapis gabungan kedua jenis bahan tadi, yaitu PNP dan NPN.
1. Transistor PNP
Jenis PNP diperlihatkan dalam gambar 2.8(a) dan jenis NPN diperlihatkan dalam gambar 2.8(b). Prinsip kerja kedua tipe ini sama, perbedaannya hanyalah keberadaannya dalam kondisi panjaran DC.
Gambar 1 Simbol sirkit untuk transistor (a) PNP; (b) NPN

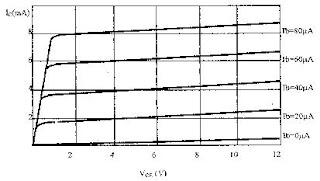

Gambar dibawah memperlihatkan karakteristik keluaran yang menghubungkan arus Ic dengan tegangan Vce untuk harga arus Ib tertentu. Kurva ini menyajikan hubungan antara arus masukan di satu sisi dan arus serta tegangan keluaran di sisi yang lain.
Parameter yang sangat penting bagi transistor adalah penguat arus DC, yang dikenal sebagai penguat arus statis hfe. Ini adalah penguatan transistor pada keadaan stasioner, yaitu tanpa sinyal masukan. Tidak mempunyai satuan (karena suatu perbandingan).
Gambar 2. Karakteristik arus kolektor terhadap Vce pada transistor
2. Transistor NPN
Kolektor dan emitter merupakan bahan semikonduktor jenis n dan lapisan diantaranya merupakan semikonduktor jenis p. Transistor bekerja dalam satu arah, yaitu dari kolektor menuju emitter, karena kedua terminal tersebut terbuat dari bahan yang sama.
Pada dasarnya transistor dapat dianggap sebagai suatu piranti yang beroperasi karena adanya arus. Kalau alat mengalir ke dalam basis dan melewati sambungan basis emitter, suatu suplai positif pada kolektor akan menyebabkan arus mengalir antara kolektor dan emitter. Dua hal yang harus diperhatikan pada arus kolektor ini adalah:
a. Untuk arus basis nol, arus kolektor turun sampai pada tingkat arus kebocoran, yaitu kurang dari 1 mikro Ampere dalam kondisi normal (untuk transistor dengan bahan dasar silicon).
b. Untuk arus basis tertentu, arus kolektor yang mengalir akan jauh lebih besar daripada arus basis itu. Arus kolektor tersebut dicapai dengan: Ic = hfe x Ib.
3. Transistor Sebagai Saklar
Cara yang termudah untuk menggunakan sebuah transistor adalah sebagai sebuah saklar, artinya bahwa kita mengoperasikan transistor pada salah satu dari saturasi atau titik sumbat, tetapi tidak di tempat-tempat sepanjang garis beban. Jika sebuah transistor berada dalam keadaan saturasi, transistor tersebut seperti sebuah saklar yang tertutup dari kolektor ke emitter. Jika transistor tersumbat (cutoff), transistor seperti sebuah saklar yang terbuka.
Gambar 3. Transistor Sebagai Saklar
Gambar 3. (a) menunjukkan rangkaian switching transistor. Penjumlahan tegangan sekitar loop input memberikan:
Jika arus basis lebih besar atau sama dengan Ib (sat), titik kerja Q berada pada ujung atas garis beban (gambar 1. (b)). Dalam hal ini transistor bekerja pada ujung bawah dari garis beban, dan transistor terlihat seperti sebuah switch yang terbuka.
walaupun proses pembuatannya sangat banyak, pada dasarnya transistor merupakan tiga lapis gabungan kedua jenis bahan tadi, yaitu PNP dan NPN.
1. Transistor PNP
Jenis PNP diperlihatkan dalam gambar 2.8(a) dan jenis NPN diperlihatkan dalam gambar 2.8(b). Prinsip kerja kedua tipe ini sama, perbedaannya hanyalah keberadaannya dalam kondisi panjaran DC.
Gambar 1 Simbol sirkit untuk transistor (a) PNP; (b) NPN
Gambar dibawah memperlihatkan karakteristik keluaran yang menghubungkan arus Ic dengan tegangan Vce untuk harga arus Ib tertentu. Kurva ini menyajikan hubungan antara arus masukan di satu sisi dan arus serta tegangan keluaran di sisi yang lain.
Parameter yang sangat penting bagi transistor adalah penguat arus DC, yang dikenal sebagai penguat arus statis hfe. Ini adalah penguatan transistor pada keadaan stasioner, yaitu tanpa sinyal masukan. Tidak mempunyai satuan (karena suatu perbandingan).
Gambar 2. Karakteristik arus kolektor terhadap Vce pada transistor
2. Transistor NPN
Kolektor dan emitter merupakan bahan semikonduktor jenis n dan lapisan diantaranya merupakan semikonduktor jenis p. Transistor bekerja dalam satu arah, yaitu dari kolektor menuju emitter, karena kedua terminal tersebut terbuat dari bahan yang sama.
Pada dasarnya transistor dapat dianggap sebagai suatu piranti yang beroperasi karena adanya arus. Kalau alat mengalir ke dalam basis dan melewati sambungan basis emitter, suatu suplai positif pada kolektor akan menyebabkan arus mengalir antara kolektor dan emitter. Dua hal yang harus diperhatikan pada arus kolektor ini adalah:
a. Untuk arus basis nol, arus kolektor turun sampai pada tingkat arus kebocoran, yaitu kurang dari 1 mikro Ampere dalam kondisi normal (untuk transistor dengan bahan dasar silicon).
b. Untuk arus basis tertentu, arus kolektor yang mengalir akan jauh lebih besar daripada arus basis itu. Arus kolektor tersebut dicapai dengan: Ic = hfe x Ib.
3. Transistor Sebagai Saklar
Cara yang termudah untuk menggunakan sebuah transistor adalah sebagai sebuah saklar, artinya bahwa kita mengoperasikan transistor pada salah satu dari saturasi atau titik sumbat, tetapi tidak di tempat-tempat sepanjang garis beban. Jika sebuah transistor berada dalam keadaan saturasi, transistor tersebut seperti sebuah saklar yang tertutup dari kolektor ke emitter. Jika transistor tersumbat (cutoff), transistor seperti sebuah saklar yang terbuka.
Gambar 3. Transistor Sebagai Saklar
Gambar 3. (a) menunjukkan rangkaian switching transistor. Penjumlahan tegangan sekitar loop input memberikan:
Jika arus basis lebih besar atau sama dengan Ib (sat), titik kerja Q berada pada ujung atas garis beban (gambar 1. (b)). Dalam hal ini transistor bekerja pada ujung bawah dari garis beban, dan transistor terlihat seperti sebuah switch yang terbuka.
